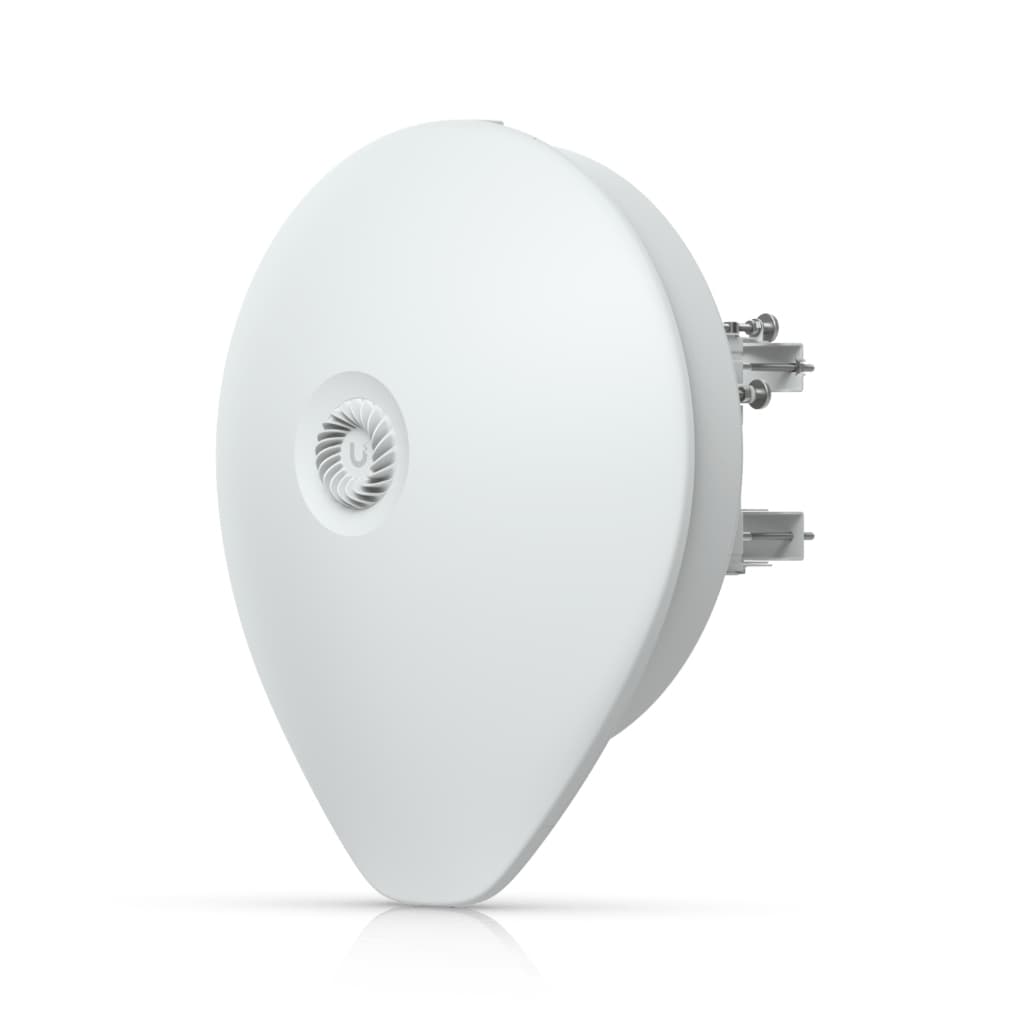

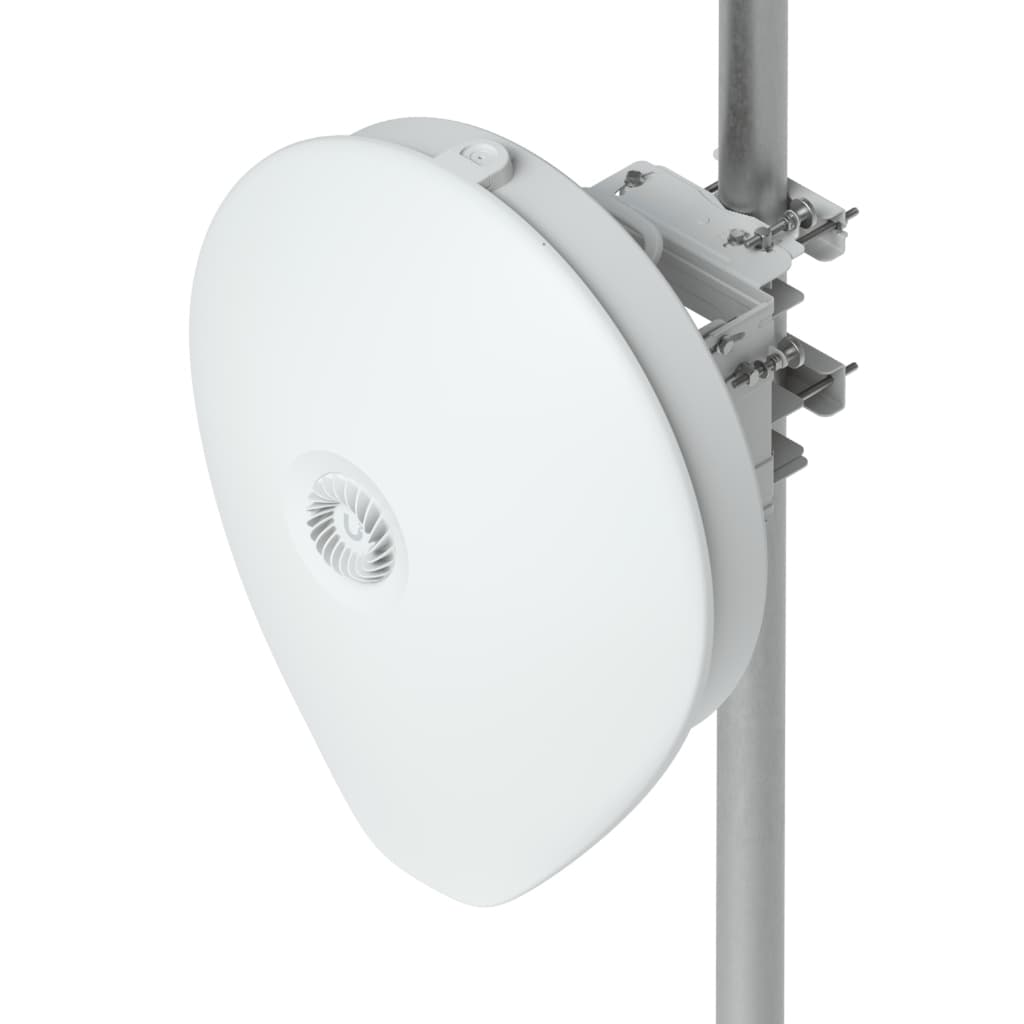

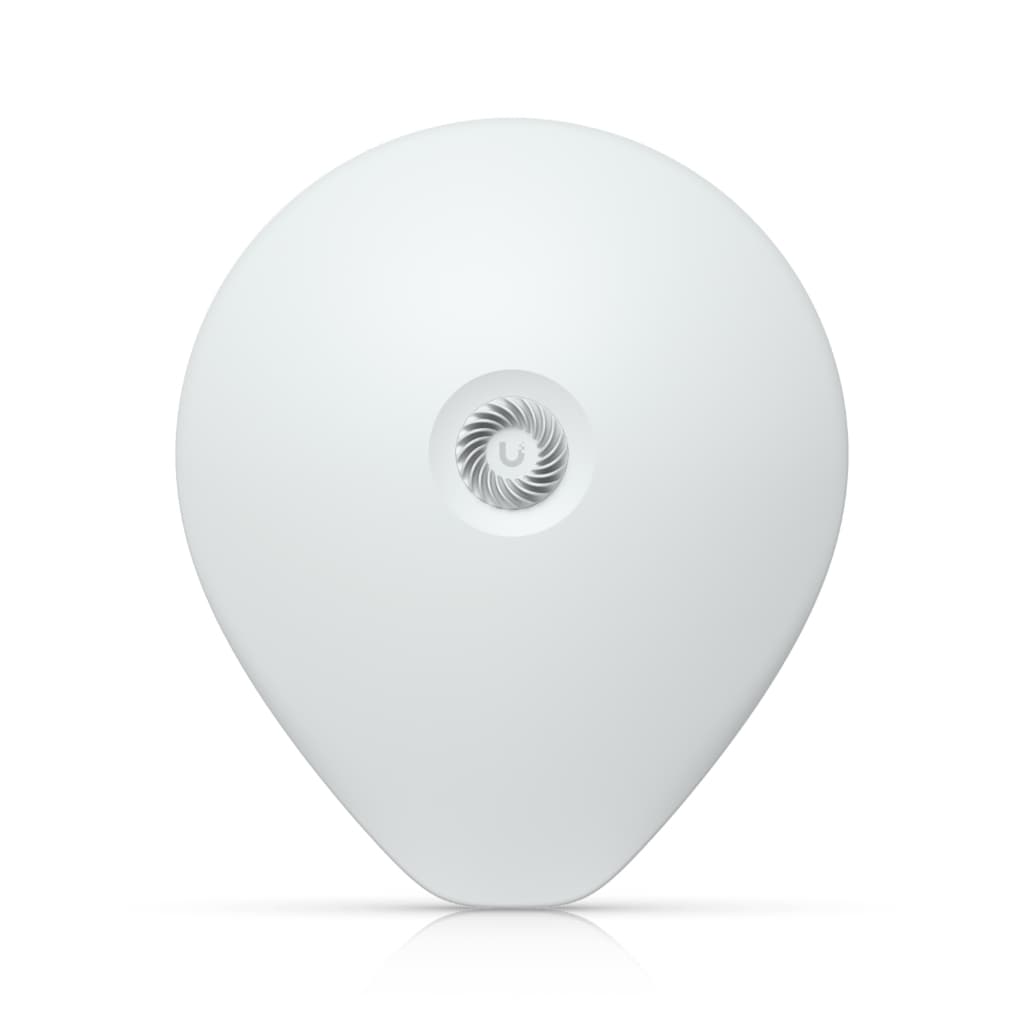

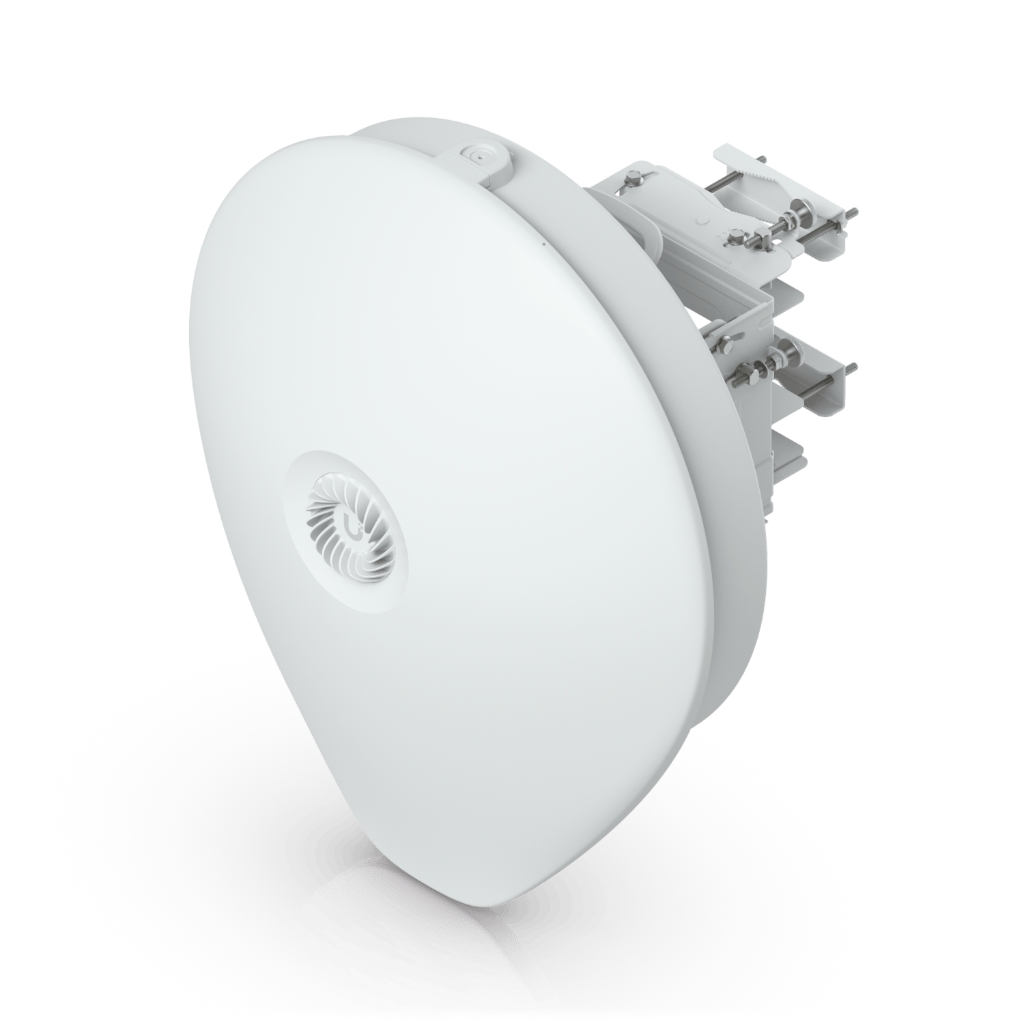

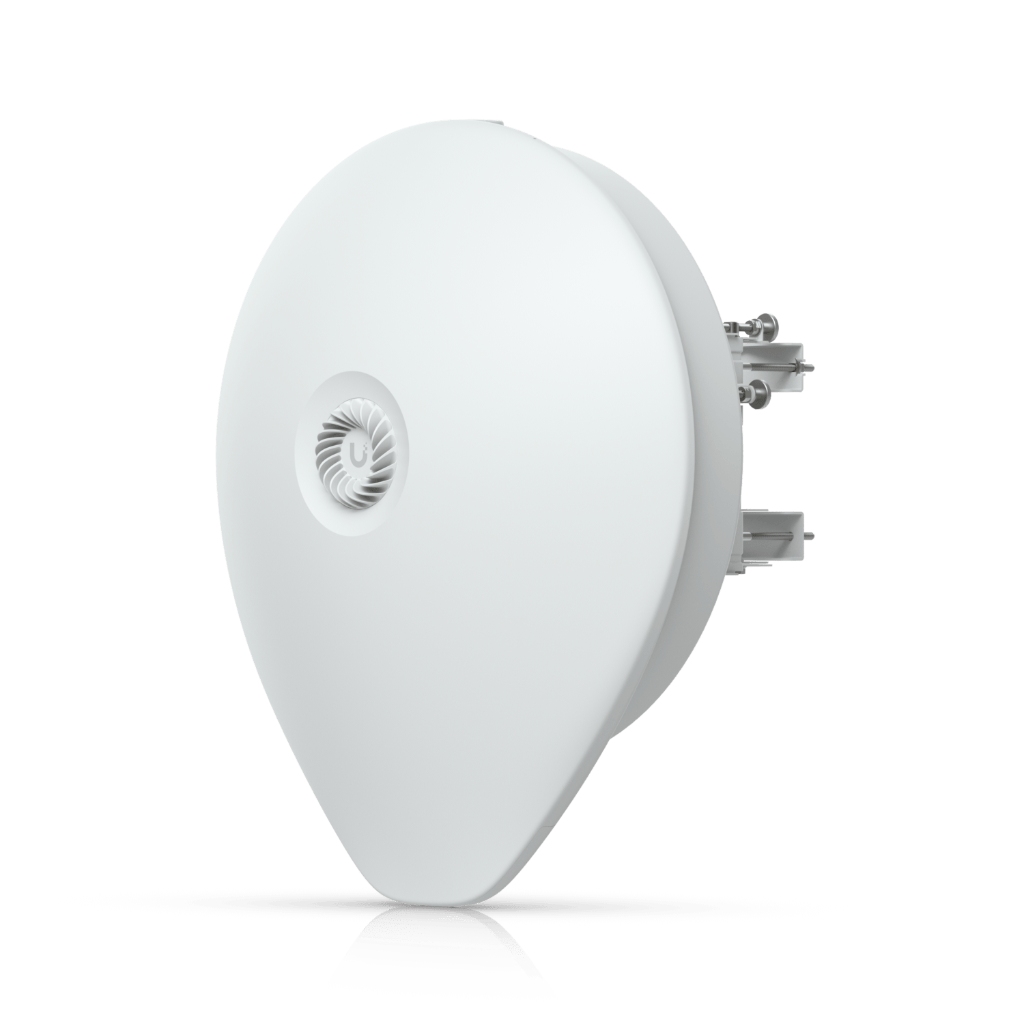

UBNT USIP airFiber 60 Xtreme-Range 15KM Multi Gigabit PTP Link

#862

UBNT USIP airFiber 60 Xtreme-Range 15KM Multi Gigabit PTP Link

Name: UBNT USIP airFiber 60 Xtreme-Range 15KM Multi Gigabit PTP Link
Brand: UBNT
SKU: AF60-XR
Price: 107136.00 TRY
Availability: OutOfStock

UBNT • airFiber 60 Xtreme-Range (AF60-XR) 60 Ghz + 5ghz dahili yedekli yapı - 15km+ menzıl, 5.4gbıt toplam kapasite 1.4 GHz dört çekirdekli ARM Cortex-A53 işlemci, 1 GB DDR3L bellek ve entegre 60 GHz radyo mimarisiyle AF60-XR ; 15 km+ menzilde 5.4 Gbps toplam kapasite sunan uzun-

Ürün özellikleri

10.367 ziyaret

SKU:

AF60-XR

Model adı:

airFiber 60 Xtreme-Range

Barkod:

810010076106

₺107.136,00KDV Dahil

KDV Hariç ₺89.280,00USD KDV Dahil $2,160.00USD KDV Hariç $1,800.00

Stok:

Stokta yok

UBNT • airFiber 60 Xtreme-Range (AF60-XR) 60 Ghz + 5ghz dahili yedekli yapı - 15km+ menzıl, 5.4gbıt toplam kapasite

1.4 GHz dört çekirdekli ARM® Cortex-A53 işlemci, 1 GB DDR3L bellek ve entegre 60 GHz radyo mimarisiyle AF60-XR; 15 km+ menzilde 5.4 Gbps toplam kapasite sunan uzun-mesafe PtP backhaul köprüsüdür. Üzerindeki 1/10G SFP+ ve 1 GbE RJ-45 arabirimleri, fiber ve bakır omurgaya darboğazsız çıkış verir.

IPX6 GPS Precision Alignment

15 km+ menzil 5.4 Gbps toplam 1/10G SFP+ + 1G RJ-45 −40 °C ↔ +55 °C

≈1.4° dar huzme ve 57–71 GHz çalışma bandı; yoğun spektrumda düşük gecikmeli ve kararlı link mimarisi.

Öne Çıkanlar, Derin RF & Spektrum, Kullanım Senaryoları, AF60-XR / LR / XG Karşılaştırması, Yönetim Yazılımı: UISP, Teknik Özellikler, Planlama Notlar

Uzun menzil & multi-gig throughput

60 GHz bandında 15 km+ aralıkta 5.4 Gbps toplam kapasite; şehir içi/dağ-ova geçişlerinde fiber alternatifi PtP backhaul.

Darboğazsız omurga

1/10G SFP+ (fiber) + 1G RJ-45 (bakır) çıkışları mevcut altyapıya esnek entegrasyon sağlar.

Operasyonel süreklilik

Entegre yedek 5 GHz radyo (20/40/80 MHz; 26 dBi anten) yağış/engel anlarında hizmet devamlılığını korur.

Spektrum verimliliği

57–71 GHz çalışma bandı; 2160/1080/540 MHz kanal seçenekleri; yaklaşık 1.4° dar huzme ile gürültü bağışıklığı.

Saha dayanımı

IPX6 koruma, −40 °C ↔ +55 °C çalışma aralığı; zorlu iklimlerde kesintisiz operasyon.

Hızlı kurulum

GPS ve precision alignment kiti; tek teknisyenle dakikalarda hizalama ve devreye alma.

Derin RF & Spektrum

60 GHz mmWave bandı; yüksek yönlülük, düşük parazit ve geniş kanal genişlikleri sayesinde yoğun bölgelerde dahi düşük gecikmeli ve öngörülebilir performans sağlar. AF60-XR’nin dar huzme (~1.4°) yapısı, saha gürültüsünden izole bir link bütçesi kurmanıza yardımcı olur. Kanal seçenekleri 2160/1080/540 MHz ile farklı senaryolara optimize edilebilir.

Channel planning ipuçları

Yağış zayıflaması (rain fade) yüksek bölgelerde 1080/540 MHz ile link margin artırılabilir.
Yüksek kapasiteli kısa-orta atışlarda 2160 MHz tercih edilerek net throughput maksimize edilir.
Yerleşim, kule salınımı ve Fresnel temizliği için hizalama; XR’nin precision kit’iyle hassas yapılmalıdır.

5 GHz yedek katmanı

60 GHz link degrade olduğunda 5 GHz yedek devreye girerek hizmet sürekliliği sağlar.
5 GHz planlamasında bölgesel regülasyon, EIRP sınırları ve kanal kullanımına dikkat edin.
Uzun-dönem kararlılık için 5 GHz kanalı DFS risklerinden arındırılmış şekilde seçin.

Hangi senaryolarda mükemmel?

Uzak POP ↔ Merkez: Fiber çekimin zor/masraflı olduğu hatlarda düşük gecikmeli, çok-gigabit PtP backhaul.
Dağ/ova geçişleri & vadi köprüleri: Dar huzme ile çevresel gürültüden izole, uzun menzil.
Acil durum yedekleme: 60 GHz ana linkte yağış zayıflaması olduğunda 5 GHz yedekle kesintisiz hizmet.

airFiber 60 ailesi – Kısa karşılaştırma XR uzun-menzil • LR ekonomik • XG çok-yüksek kapasite

AF60-XR

15 km+ • 5.4 Gbps toplam

1/10G SFP+ • 1G RJ-45 • 60 GHz + 5 GHz yedek

AF60-LR

12 km+ • ~1.9 Gbps

Uzun-mesafeye ekonomik giriş; ≈1 G hedefleri

AF60-XG

4 km+ • 3.8–6 Gbps*

Kısa-orta mesafede çok-yüksek kapasite, 1/10G SFP+

*Kanal yapılandırmasına ve ülke regülasyonlarına bağlıdır.

Gerçek‑zamanlı envanter ve harita	AirFiber, Wave, LTU, GPON ONU, UISP Switch/Router cihazlarının RF gücü, SFP sıcaklığı, PoE yükü ve trafik akışı tek bakışta.
Otomatik FW & Yedekleme	Gruba göre kademeli firmware yayımlama, anlık yapılandırma geri dönüşü.
Spektrum & Site Survey	5 GHz/6 GHz parazit ısı haritası, kanal önerisi; Wave MLO5 hizalama sihirbazı gibi cihaz‑özel araçlar.
Alarm ve Olay Kümeleme	SNR düşüşü, TX gücü sapması, ping‑watchdog tetikleyicileri.
Grafiksel Performans:	1 saniye çözünürlüklü bitrate, PPS, RTT; otomatik 30 gün arşiv döngüsü.
Müşteri Profili	SLA, bant genişliği planı, coğrafi pin, sözleşme belgeleri.
WISP Backhaul	Link Sağlığı ve Kapasite kapasite analizi, otomatik kanal değişimi.
Fiber GPON ISP	uISP OLT XGPON ile abone provisioning + PPPoE VLAN profili.
Kurumsal Çoklu Saha	UISP Router Pro ile MPLS‑siz Edge SD‑WAN, merkezi QoS ve NetFlow.

Not: 10 cihaza kadar bulut dağıtım ücretsiz; daha büyük kurulumlarda self-host (VM/bare-metal) önerilir.

Teknik Özellikler (Özet)

İşlemci / Bellek	1.4 GHz quad-core ARM® Cortex-A53; 1 GB DDR3L
Portlar	(1) 1 GbE RJ-45, (1) 1/10G SFP+
60 GHz Radyo	57–71 GHz; kanal 2160/1080/540 MHz; ≈1.4° dar huzme
5 GHz Yedek	5150–5875 MHz (bölgeye bağlı), 20/40/80 MHz; 26 dBi anten
Çevresel	IPX6; −40 °C ↔ +55 °C
Güç	Pasif PoE 44–54 V DC; maks. ~24 W (saha koşullarına bağlı)
Yönetim	UISP (bulut veya self-host); hizalama aracı, ping/trace/speed-test
Boyut/Ağırlık	Cihaz revizyonuna göre değişebilir; montaj kitleri kutu içeriğine dahildir

Planlama Notları:

60 GHz link tasarımında rain fade ve mevsimsel yağış istatistiklerini hesaba katın; gerekli fade margin için menzil/kanal genişliğini optimize edin.
EIRP sınırlamalarını ve bölgesel kanal kullanım kurallarını doğrulayın; kurulum öncesi yerel regülasyonlara göre kontrol yapın.
Hizalamada Fresnel temizliği, kule rijitliği ve kablolama/Topraklama (SPD) düzeni; uzun-dönem kararlılık için kritiktir.
5 GHz yedek mimaride failover eşiği, izleme ve otomasyon (örn. UISP uyarıları) önceden senaryolaştırılmalıdır.

60GHz frekansındaki en büyük problem yağıştan ziyade oksijen kaynaklı zayıflamadır. Havadaki Oksijen molekülleri, 60GHz frekansındaki RF enerjisini çok yüksek oranda emer. Bu nedenle bağlantı mesafeleri engelsiz görüşün mükemmel bir biçimde sağlandığı bir ortam düşünüldüğünde, düşünülenden çok daha kısa olacaktır. 60GHz'de yaşanacak tahmini kayıp değeri kilometre başına 15dBi veya daha fazla olacak biçimde değerlendirilebilir. Peki ya yağmur, sis, karla karışık yağmur, kar, vb. yağışların etkisi ne seviyede? Elbette bu ihtimaller arasında yağmur bağlantı problemlerinin en büyük sebepleri arasında, fakat yağmur çeşitlilik gösterebilen bir yağış türü olduğu için, 60GHz frekansında farklı yağış durumlarında farklı performans kayıpları yaşanmaktadır. Yağmur damla boyutları her ne kadar coğrafi koşullara göre değişiklik gösterse de genel olarak kabul edilen yağmur damla boyutlarına göre meydana gelecek sinyal kalite kaybı oranlarını aşağıdaki tablodan inceleyebilirsiniz.

Yağmur Kayıp Oranları

Tür	Boyut	Kayıp
Çiseleme	.25mm/sa	0.2dB/km
Hafif Yağmur	2.5mm/sa	1.8dB/km
Orta Yağmur	12.5mm/sa	5.6dB/km
Şiddetli Yağmur	25mm/sa	9.5dB/km
Sağanak	50mm/sa	17dB / km
Tropikal Yağmur	100mm/sa	28dB/km
Muson Yağmuru	200mm/sa	38dB/km

Yukarıdaki tabloda yer alan bilgiler ve GigaBeam'ın teknik kabiliyetleri göz önünde bulundurulduğunda; 100 Metrelik iletişim uzaklığında şiddetli yağışta 1.7 dBi’lik bir verim kaybı ile karşılaşılabileceğini söyleyebiliriz. Yoğun sis ve kalın bulutların ise 60GHz frekansı üzerinde hiç bir etkisi olmamaktadır. Bu yüzden bu iki hava koşulunun problem yaratma ihtimalini rahatlıkla gözardı edebilirsiniz. Özetle; 100-200 metre gibi kısa mesafelerde yağmur kaynaklı kayıplar rahatlıkla göz ardı edilebilirken, daha uzak mesafe bağlantılarda çıkış gücü hesaplamaları kritik öneme sahiptir. Hesaplama yapılmadan kurulan Plansız bağlantılarda yağışlı havalarda sorunsuz bağlantı elde edilecektir, fakat yağışlı havalarda kopmalar yaşanabileceği veya verimliliğin ciddi oranda kayba uğrayacağı mutlaka göz önünde bulundurulmalıdır.
