FLMR400 1 Metre N-Male to N-Male Kablo | 50 Ohm 6 GHz Düşük Kayıplı RF Koaksiyel Kablo

1 Metre • FLMR400 • N-Male N-Male • 50 Ohm • DC–6 GHz • Ultra-Flex RF Kablo FLMR400 1 Metre N-Male to N-Male 50 Ohm Düşük Kayıplı RF Koaksiyel Kablo FLMR400 1 Metre N-Male to N-Male koaksiyel kablo , LMR-400 Ultra-Flex sınıfına benzer düşük kayıplı ve esnek yapısıyla profesyonel

Ürün özellikleri

47 ziyaret

Stok:

50+

1 Metre • FLMR400 • N-Male → N-Male • 50 Ohm • DC–6 GHz • Ultra-Flex RF Kablo

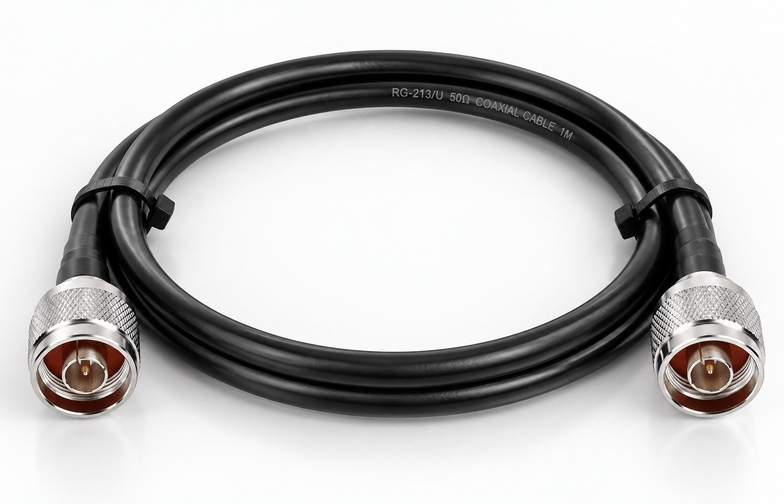

FLMR400 1 Metre N-Male to N-Male 50 Ohm Düşük Kayıplı RF Koaksiyel Kablo

FLMR400 1 Metre N-Male to N-Male koaksiyel kablo, LMR-400 Ultra-Flex sınıfına benzer düşük kayıplı ve esnek yapısıyla profesyonel RF anten bağlantıları için geliştirilmiş 50 Ohm haberleşme kablosudur. 868/915 MHz LoRa ve Helium, GSM/LTE/5G, 2.4 GHz ve 5.8 GHz Wi-Fi uygulamalarında kullanılabilen kablo; saf bakır çok telli merkez iletken, gaz enjeksiyonlu köpük PE dielektrik, %100 alüminyum folyo ve yüksek kapsamalı kalaylı bakır örgü ekranlamayı yaklaşık 10.3 mm çapındaki dayanıklı dış kılıfla bir araya getirir.

FLMR400 1 Metre N-Male ↔ N-Male 50 Ohm 6 GHz >90 dB Ekranlama Ultra-Flex Ø 10.3 mm
Öne Çıkanlar Kablo Yapısı RF Performansı Dış Ortam Montajı Teknik Özellikler
1 metre mesafede çok düşük RF kaybı: Kalın iletken yapısı ve çift ekranlama sayesinde FLMR400, ince pigtail kablolara kıyasla özellikle yüksek frekanslarda daha düşük zayıflama gerektiren anten bağlantıları için güçlü bir çözüm sunar.

Öne çıkan özellikler

LMR-400 Ultra-Flex Sınıfı Yapı

Kalın RF kablo yapısına rağmen çok telli merkez iletken sayesinde sabit çekirdekli LMR-400 sınıfı kablolara göre daha esnek montaj imkanı sunar.

N-Male → N-Male

Her iki uçtaki N-Type erkek konektör sayesinde anten, yıldırım koruyucu, RF cihazı ve N-Female bağlantılı altyapılar arasında doğrudan bağlantı sağlar.

50 Ohm RF Empedansı

Wi-Fi, LoRa, GSM/LTE/5G ve profesyonel anten sistemlerinde kullanılan standart 50 Ohm RF altyapılarıyla uyumludur.

Düşük Sinyal Kaybı

1 metre uzunlukta 868–915 MHz, 2.4 GHz ve 5.8 GHz bantlarında düşük RF zayıflaması hedefleyen geniş kesitli kablo yapısı.

Çift Katmanlı RF Ekranlama

%100 alüminyum folyo ile %90–95 kalaylı bakır örgü, >90 dB seviyesinde elektromanyetik ekranlama sağlar.

Dış Ortam Kullanımına Uygun

UV korumalı siyah PVC veya TPE dış kılıf, saha ve anten kurulumlarında çevresel dayanım sağlamaya yöneliktir.

FLMR400 düşük kayıplı kablo yapısı

FLMR400, uzun veya yüksek frekanslı RF bağlantılarında zayıflamayı azaltmak üzere kalın iletken ve yüksek ekranlama oranına sahip bir koaksiyel kablo yapısı kullanır. Yaklaşık 10.3 mm dış çap, ince RF pigtail kablolara göre daha yüksek mekanik dayanım ve daha düşük RF kaybı sağlar.

7 Telli Saf Bakır İç İletken

Yaklaşık 2.74 mm çapındaki stranded bare copper merkez yapı, düşük elektriksel direnç ile Ultra-Flex sınıfı kablolarda gerekli mekanik esnekliği bir araya getirir.

Gaz Enjeksiyonlu Köpük PE

Foamed polyethylene dielektrik yapı, RF enerjisinin kablo içerisinde düşük kayıpla taşınmasına yardımcı olur.

%100 Folyo Ekranlama

Birincil alüminyum folyo ekran, merkez iletkeni tamamen çevreleyerek RF sızıntısını ve dış elektromanyetik girişimi azaltır.

%90–95 Kalaylı Bakır Örgü

İkinci ekranlama katmanı hem mekanik dayanımı artırır hem de düşük frekanslı elektromanyetik parazitlere karşı ek koruma sağlar.

Profesyonel N-Male bağlantı

Kablonun her iki ucunda bulunan N-Male konektörler, yüksek frekanslı dış ortam anten sistemlerinde yaygın kullanılan dişli N-Type bağlantı standardını kullanır. Pirinç gövde üzerindeki ağır nikel veya Albaloy kaplama, mekanik dayanım ve korozyon direncine katkı sağlar.

Dişli RF Bağlantısı

N-Type bağlantının vidalı kaplin sistemi, titreşim ve dış ortam koşullarında güvenilir mekanik tutunma sağlar.

Isıyla Daralan Koruma

Kablo-konnektör geçişlerinde kullanılan yapışkanlı çift çeperli ısıyla daralan makaron, gerilim azaltma ve su girişine karşı ek mekanik koruma sağlar.

1 metre için RF performansı

FLMR400 yapısının temel avantajı, kalın iç iletken ve düşük kayıplı dielektrik sayesinde GHz seviyelerinde dahi sinyal zayıflamasını düşük tutmasıdır. Bu özellik özellikle anten kablosundaki her desibelin önemli olduğu uzun menzilli veya düşük sinyalli RF sistemlerinde belirgin avantaj sağlar.

~0.13 dB 868–915 MHz kayıp
~0.22 dB 2.4 GHz kayıp
~0.36 dB 5.8 GHz kayıp

VSWR @ 3 GHz

Hedef maksimum VSWR değeri ≤1.20:1 seviyesindedir.

VSWR @ 6 GHz

Üst çalışma frekansında hedef maksimum VSWR değeri ≤1.35:1 seviyesindedir.
>90 dB ekranlama: Çift katmanlı folyo ve örgü ekranlama, yüksek EMI/RFI bulunan ortamlarda kablo içerisindeki RF sinyalinin dış etkilerden korunmasına yardımcı olur.

Dış ortam montajı ve konnektör izolasyonu

Önemli dış ortam notu:

Kablonun dış kılıfı dış ortam koşullarına karşı dayanıklı olsa da, N-Type konektörlerin karşı konektörle birleştiği vidalı ek noktaları ayrıca korunmalıdır. Yağmur ve nemin bağlantı bölgesine girmesi zamanla oksitlenmeye, empedans bozulmasına ve RF kaybının artmasına neden olabilir.

Self-Amalgamating Tape

Dış ortam anten bağlantılarında N-Type ek yerlerinin üzerine kendinden kaynaşan kauçuk bant sarılması, su ve nem girişine karşı ek koruma sağlar.

Gerilim Azaltma

Kalın kablonun ağırlığı doğrudan anten veya cihaz konektörüne bindirilmemeli; kablo uygun kelepçe ve sabitleme noktalarıyla desteklenmelidir.

Kablo bükülmesinde dikkat edilmesi gerekenler

FLMR400 Ultra-Flex sınıfı bir kablo olsa da yaklaşık 10 mm dış çapı nedeniyle ince RF kabloları gibi keskin şekilde kıvrılmamalıdır. Kablonun iç geometrisinin bozulması empedans değişimine ve RF kaybının artmasına neden olabileceği için geniş ve yumuşak kavisler tercih edilmelidir.

Minimum bükülme yarıçapı: 25.4 mm. Kablo 90° açıyla keskin biçimde kırılmamalı; yön değişimlerinde mümkün olduğunca geniş kavis oluşturulmalıdır.

Kullanım alanları

LoRa / Helium Sistemleri

868 MHz ve 915 MHz anten sistemlerinde düşük kayıplı N-Type bağlantı kablosu olarak kullanılabilir.

4G / LTE / 5G Antenleri

N-Type bağlantıya sahip hücresel anten, modem ve RF ekipmanları arasında kısa ve düşük kayıplı bağlantı sağlar.

2.4 / 5.8 GHz Wi-Fi

Outdoor access point, sektörel anten, omni anten ve profesyonel Wi-Fi altyapılarında kullanılabilir.

Endüstriyel RF Sistemleri

Telemetri, RF modem, baz istasyonu, repeater ve saha haberleşme ekipmanlarında N-Type ara bağlantı kablosu olarak kullanılabilir.

Yüksek frekanslı anten sistemleri için düşük kayıplı 1 metre RF kablo

FLMR400 1 Metre N-Male to N-Male kablo, ince koaksiyel pigtail kabloların kaybının yüksek kaldığı RF uygulamalarında anten ile cihaz arasındaki bağlantıyı daha düşük zayıflamayla gerçekleştirmek üzere tasarlanmıştır. 50 Ohm yapısı sayesinde profesyonel haberleşme ekipmanlarının standart RF altyapısıyla uyumludur.

Çok telli saf bakır merkez iletken, köpük PE dielektrik, %100 kaplamalı folyo ve %90–95 kalaylı bakır örgüden oluşan çok katmanlı yapı; düşük insertion loss ile güçlü elektromanyetik ekranlamayı aynı kabloda bir araya getirir.

Her iki uçtaki N-Male konektörler, anten ve RF cihazlarında yaygın kullanılan N-Female portlara doğrudan bağlanabilir. UV korumalı dış kılıf ve geniş çalışma sıcaklığı sayesinde kablo hem iç ortam hem de profesyonel dış ortam RF sistemlerinde kullanılabilir.

FLMR400 1 Metre N-Male ↔ N-Male 50 Ohm 6 GHz >90 dB Shielding Ultra-Flex Ø 10.3 mm

Teknik özellikler

Genel Sistem Özellikleri
Kablo Tipi FLMR400 / LMR-400 Ultra-Flex muadili RF koaksiyel kablo
Toplam Uzunluk 1 metre, konnektör uçları dahil
Nominal Empedans 50 Ohm
Maksimum Çalışma Frekansı 6 GHz'e kadar
Konnektör Detayları
Konnektör A N-Male (Erkek), içten dişli, merkez pinli
Konnektör B N-Male (Erkek), içten dişli, merkez pinli
Konnektör Malzemesi Pirinç üzeri ağır nikel veya Albaloy kaplama
Konnektör Koruması Yapışkanlı çift çeperli ısıyla daralan makaron
Kablo Fiziksel Yapısı
İç İletken Saf bakır / 7 telli esnek yapı (Stranded Bare Copper), yaklaşık 2.74 mm
Yalıtkan / Dielektrik Gaz enjeksiyonlu köpük PE (Foamed Polyethylene)
Birincil Ekranlama %100 kapsamalı alüminyum folyo
İkincil Ekranlama %90–95 kalaylı bakır örgü
Dış Kılıf UV korumalı siyah PVC veya TPE
Kablo Dış Çapı Yaklaşık Ø 10.3 mm
Elektriksel Performans
VSWR @ 3 GHz ≤ 1.20 : 1
VSWR @ 6 GHz ≤ 1.35 : 1
Ekranlama Etkinliği > 90 dB
Sinyal Kaybı @ 868–915 MHz Yaklaşık 0.13 dB / 1 m
Sinyal Kaybı @ 2.4 GHz Yaklaşık 0.22 dB / 1 m
Sinyal Kaybı @ 5.8 GHz Yaklaşık 0.36 dB / 1 m
Mekanik ve Çevresel
Minimum Bükülme Yarıçapı 25.4 mm
Çalışma Sıcaklığı -40°C – +85°C
Dış Ortam Bağlantı Koruması N-Type ek noktalarında self-amalgamating kauçuk bant kullanılması önerilir
