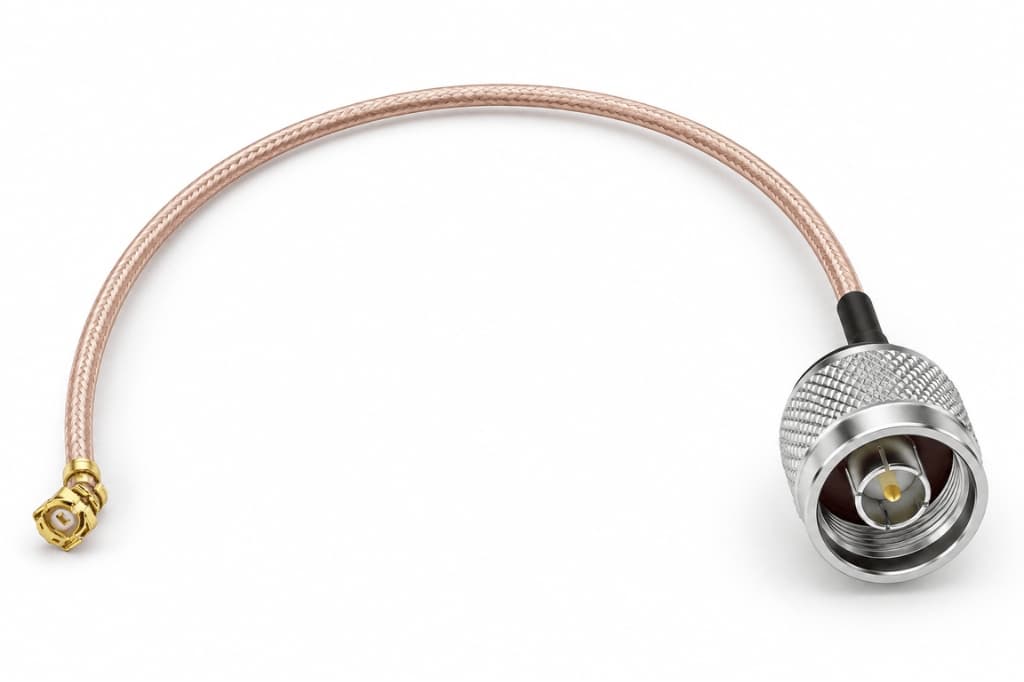

30 cm RG316 N-Male to U.FL Pigtail Kablo | 50 Ohm, Düşük Kayıplı RF Coaxiel Kablo

30 cm • N-Male ufl • 50 Ohm • DC–6 GHz • Ultra Low Loss • Double Shielded 30 cm N-Male to Ufl Pigtail Kablo – 50 Ohm Düşük Kayıplı RF Koaksiyel Kablo 30 cm N-Male to ufl RF pigtail kablo , anten ile kablosuz haberleşme modülü arasında düşük kayıplı ve yüksek ekranlama performansı

Ürün özellikleri

45 ziyaret

Stok:

10+

30 cm • N-Male → ufl • 50 Ohm • DC–6 GHz • Ultra Low Loss • Double Shielded

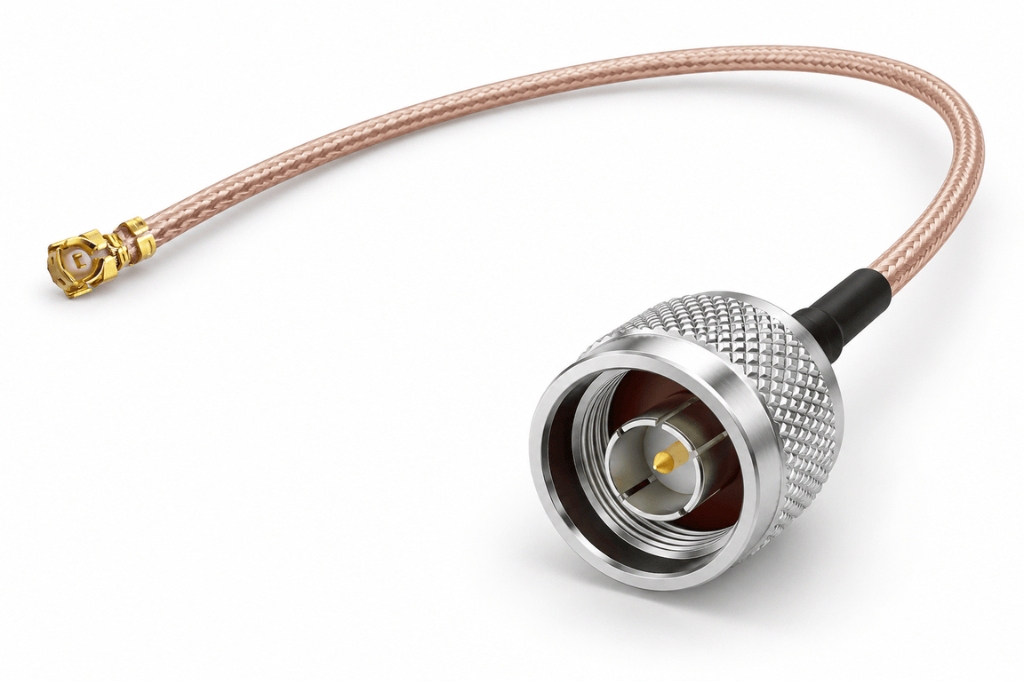

30 cm N-Male to Ufl Pigtail Kablo – 50 Ohm Düşük Kayıplı RF Koaksiyel Kablo

30 cm N-Male to ufl RF pigtail kablo, anten ile kablosuz haberleşme modülü arasında düşük kayıplı ve yüksek ekranlama performansına sahip RF bağlantısı oluşturmak için tasarlanmış profesyonel sınıf bir koaksiyel bağlantı kablosudur. 50 Ohm empedans, DC–6 GHz çalışma aralığı, gümüş kaplama bakır iletken, PTFE dielektrik ve çift örgülü ekranlama yapısıyla 2.4 GHz ve 5 GHz kablosuz sistemler başta olmak üzere geniş bant RF uygulamalarında güvenilir sinyal aktarımı sağlar.

30 cm N-Male ufl Male 50 Ohm DC–6 GHz Double Shielded >90 dB Ekranlama PTFE
Öne Çıkanlar Kablo Yapısı RF Performansı Konnektörler Teknik Özellikler
Kısa kablo, minimum RF kaybı: 30 cm uzunluk, anten ve RF modülü arasında gereksiz kablo mesafesini azaltarak özellikle 2.4 GHz ve 5 GHz uygulamalarında sinyal kaybının düşük tutulmasına yardımcı olur.

Öne çıkan özellikler

30 cm Düşük Kayıplı RF Bağlantısı

Kısa kablo uzunluğu, yüksek frekanslı RF sistemlerinde kablo kaynaklı zayıflamayı minimumda tutmaya yardımcı olur.

N-Male → ufl Bağlantı

N-Tipi anten ve RF altyapılarının ufl bağlantılı modem, radyo veya haberleşme modüllerine bağlanmasını sağlar.

DC–6 GHz Geniş Frekans Aralığı

2.4 GHz ve 5 GHz Wi-Fi, RF modem, telemetry ve benzeri 50 Ohm haberleşme sistemlerinde geniş kullanım aralığı sunar.

Düşük Ekleme Kaybı

30 cm kablo ve konnektör geçişleri dahil olacak şekilde yüksek frekanslarda dahi düşük insertion loss hedeflenmiştir.

>90 dB Ekranlama

Çift örgülü ekranlama yapısı EMI ve RFI kaynaklı dış parazitlerin RF sinyaline etkisini azaltmak için yüksek ekranlama etkinliği sağlar.

50 Ohm RF Empedansı

Profesyonel RF ve kablosuz haberleşme ekipmanlarında kullanılan standart 50 Ohm empedans yapısıyla uyumludur.

Premium koaksiyel kablo yapısı

Pigtail kablonun RF performansında yalnızca konektör kalitesi değil, merkez iletkenden dış kılıfa kadar tüm kablo katmanları belirleyicidir. Premium yapı için LMR-100A sınıfı düşük kayıplı kablo veya çift örgülü RG-316 sınıfı koaksiyel yapı kullanılması hedeflenmiştir.

Gümüş Kaplama Bakır İç İletken

Merkez damarda kullanılan silver-plated copper yapı, özellikle yüksek frekanslarda iletken yüzeyindeki akım dağılımı açısından yüksek performanslı RF kablolarında tercih edilen bir yapıdır.

PTFE Dielektrik

Katı PTFE yalıtkan, düşük dielektrik kayıp ve yüksek sıcaklık dayanımı sayesinde RF sinyal bütünlüğünün korunmasına yardımcı olur.

Çift Örgülü Ekranlama

%95'in üzerinde kapsama sağlayan çift örgülü gümüş kaplama bakır ekranlama, EMI/RFI parazitlerine karşı güçlü koruma sağlar.

FEP Dış Kılıf

Florlu etilen propilen dış kılıf, kabloyu mekanik ve çevresel etkilere karşı korurken geniş sıcaklık aralığında kullanım imkanı sağlar.

Yüksek kaliteli RF konnektörleri

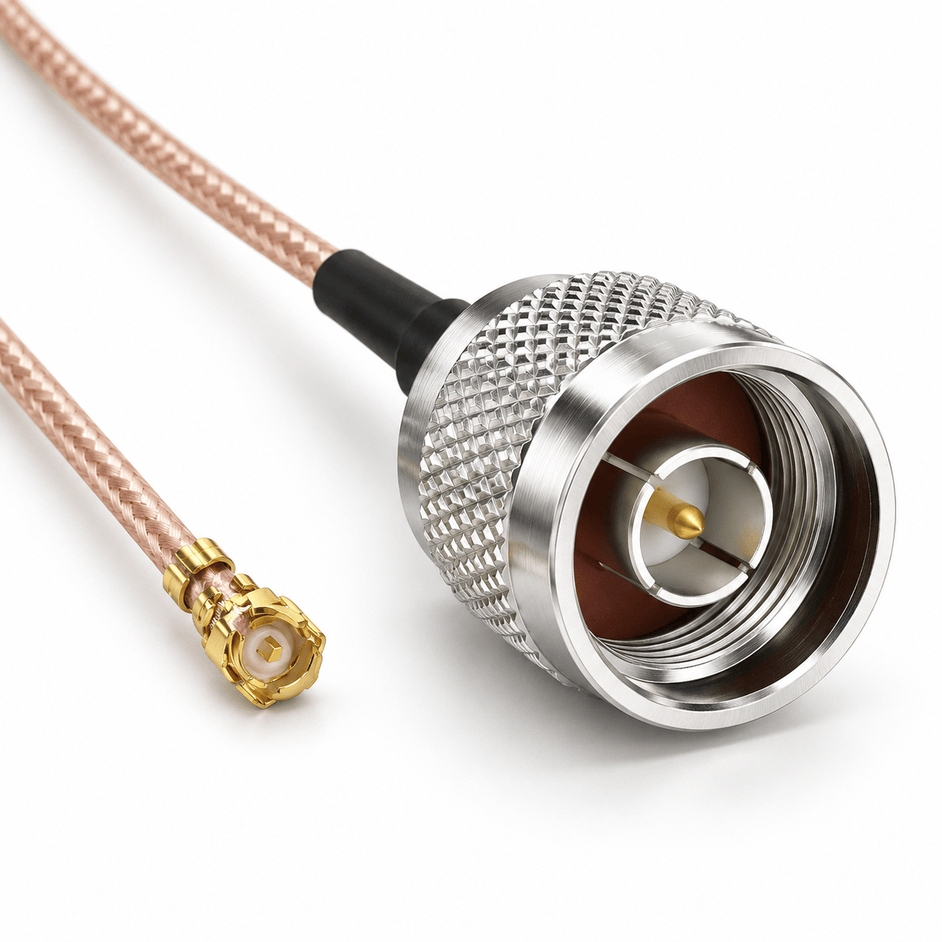

N-Male Konnektör

Cihazın anten tarafında ağır hizmet tipi pirinç gövde üzerine üçlü metal kaplama veya kalın nikel/krom kaplama hedeflenmiştir. Dişli bağlantı mekanizması, özellikle dış ortam ve sabit RF kurulumlarında mekanik olarak güvenli bağlantı sağlar.

ufl Male Konnektör

RF modülü tarafında kompakt ufl erkek konektör kullanılır. Saf pirinç gövde üzerine kalın altın kaplama, küçük boyutta güvenilir RF bağlantısı ve korozyon direnci sağlar.
Konnektör temas noktaları: Berilyum bakır kontaklar üzerinde ≥50 µin altın kaplama hedeflenerek düşük temas direnci ve uzun eşleşme ömrü amaçlanmıştır.

RF performans değerleri

30 cm kablo uzunluğu için hedeflenen maksimum ekleme kaybı ve VSWR değerleri, 2.4 GHz ve 5 GHz kablosuz uygulamalarda düşük kayıplı ve düşük yansımalı bir RF bağlantısı sağlamaya yöneliktir.

≤ 0.32 dB 2.4 GHz'de maksimum ekleme kaybı
≤ 0.52 dB 5.0–5.8 GHz'de maksimum ekleme kaybı
> 90 dB Ekranlama etkinliği

DC–3 GHz VSWR

Hedef maksimum VSWR değeri ≤ 1.15:1. Düşük VSWR, anten ve RF modülü arasında sinyal yansımasının azaltılmasına yardımcı olur.

3–6 GHz VSWR

Yüksek frekans aralığında hedef maksimum VSWR değeri ≤ 1.25:1 seviyesindedir.

Kullanım alanları

Wi-Fi ve Outdoor Router Sistemleri

ufl çıkışlı radyo kartlarının N-Tipi harici antenlere bağlanması için kullanılabilir.

4G / LTE ve RF Modülleri

Uyumlu ufl çıkışlı modem ve haberleşme modüllerinin harici N-Tipi anten altyapısına bağlanmasında kullanılabilir.

IoT ve Telemetri

Harici anten gerektiren 50 Ohm RF tabanlı telemetri, IoT ve uzak haberleşme sistemlerinde kullanılabilir.

RF Test ve Prototipleme

Laboratuvar, test düzeneği ve prototip cihazlarda ufl ile N-Tipi bağlantı arasında kısa RF ara kablosu olarak kullanılabilir.

Teknik özellikler

Genel Yapı
Kablo Uzunluğu 30 cm
Kablo Tipi LMR-100A ultra-low-loss veya çift örgülü RG-316 sınıfı koaksiyel kablo
Karakteristik Empedans 50 Ohm (±1 Ω)
Frekans Aralığı DC – 6.0 GHz
Kablo Malzemeleri
İç İletken Gümüş kaplama bakır (SPC)
Dielektrik Katı PTFE (Teflon)
Ekranlama Çift örgülü gümüş kaplama bakır, %95+ kapsama
Dış Kılıf FEP, şeffaf / yarı şeffaf kahverengi
Konnektörler
Konnektör 1 N-Male – N-Tipi Erkek
N-Male Gövde Ağır hizmet tipi pirinç, üçlü metal veya kalın nikel/krom kaplama
Konnektör 2 ufl Male – düz veya uygulamaya göre 90°
ufl Gövde Pirinç üzeri kalın altın kaplama
Kontak Pimleri Berilyum bakır üzeri ≥50 µin altın kaplama
Gerilim Azaltıcı Yapışkanlı kalın çift duvarlı daralan makaron
RF Performansı
Ekranlama Etkinliği > 90 dB
2.4 GHz Ekleme Kaybı ≤ 0.32 dB, konnektör geçişleri dahil
5.0–5.8 GHz Ekleme Kaybı ≤ 0.52 dB, konnektör geçişleri dahil
VSWR – DC–3 GHz ≤ 1.15 : 1
VSWR – 3–6 GHz ≤ 1.25 : 1
Mekanik ve Çevresel
Çalışma Sıcaklığı -55°C – +165°C
Minimum Bükülme Yarıçapı 15 mm
N-Tipi Kaplin Mekanizması Dişli bağlantı, su sızdırmaz contalı yapı
Eşleşme Ömrü En az 500 takma / sökme döngüsü
