30 cm RG316 SMA Male 90° to MMCX Pigtail Kablo | 50 Ohm Düşük Kayıplı RF Kablo

30 cm • RG316 • 50 Ohm • SMA Male 90 MMCX • Premium RF Pigtail 30 cm RG316 SMA Male 90 Angled to MMCX Pigtail Kablo 30 cm RG316 SMA Male Angled to MMCX pigtail kablo , kompakt RF modülleri ile SMA bağlantılı anten ve haberleşme ekipmanları arasında esnek, güvenilir ve düşük kayıp

Ürün özellikleri

45 ziyaret

Stok:

50+

30 cm • RG316 • 50 Ohm • SMA Male 90° → MMCX • Premium RF Pigtail

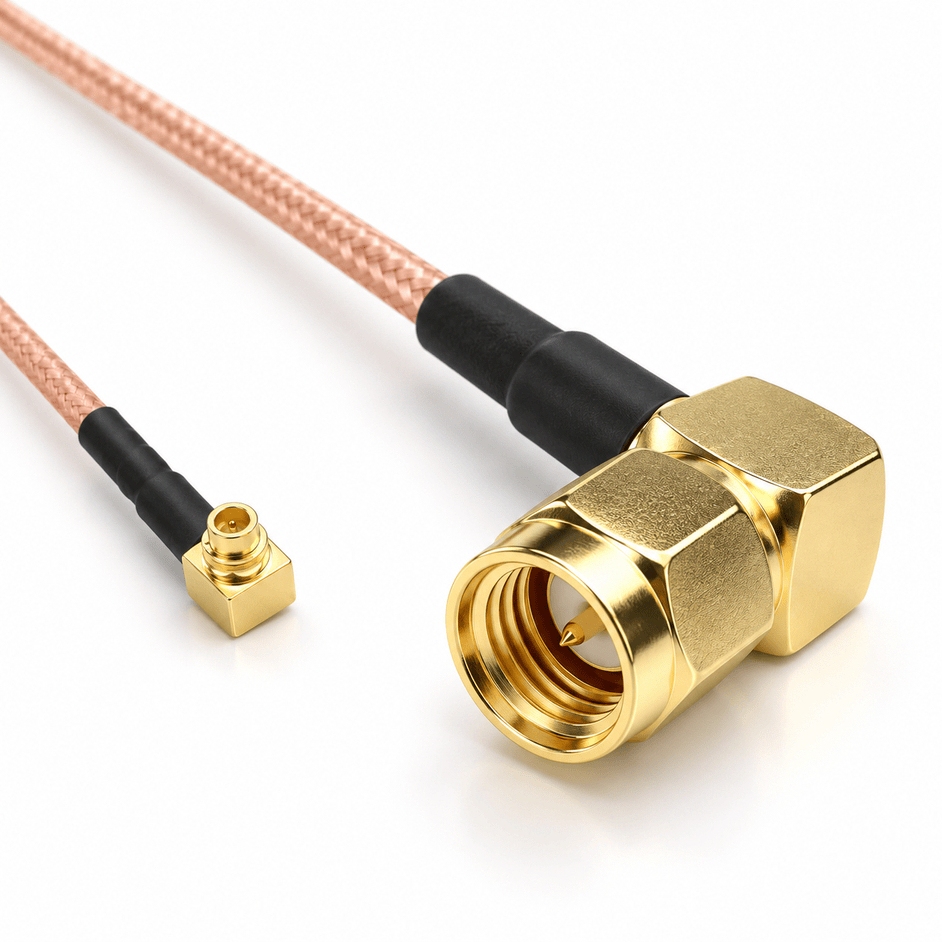

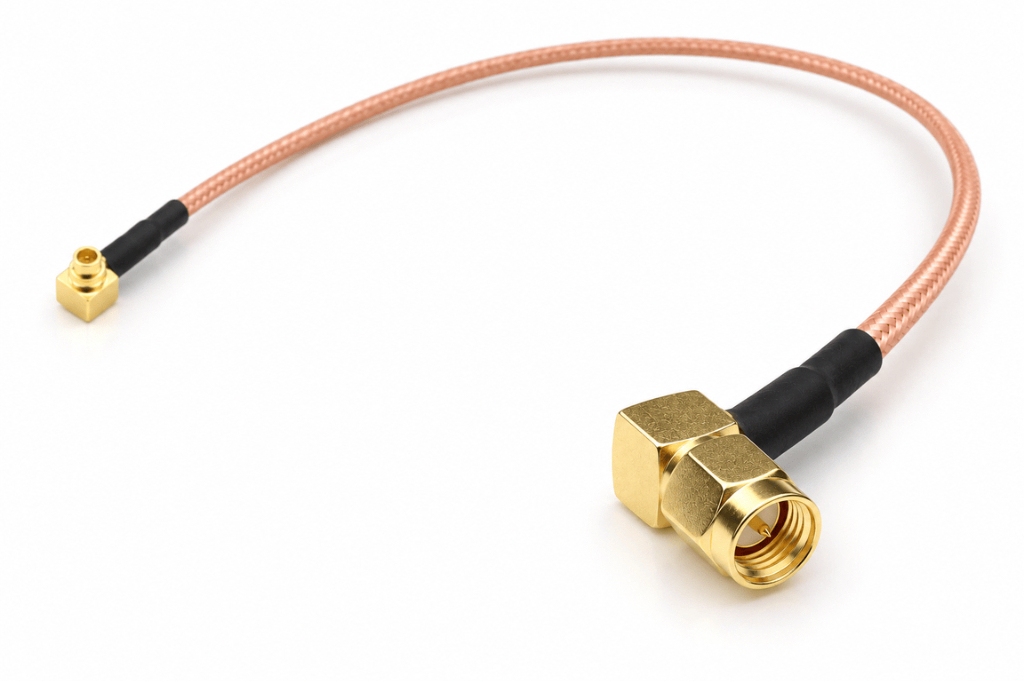

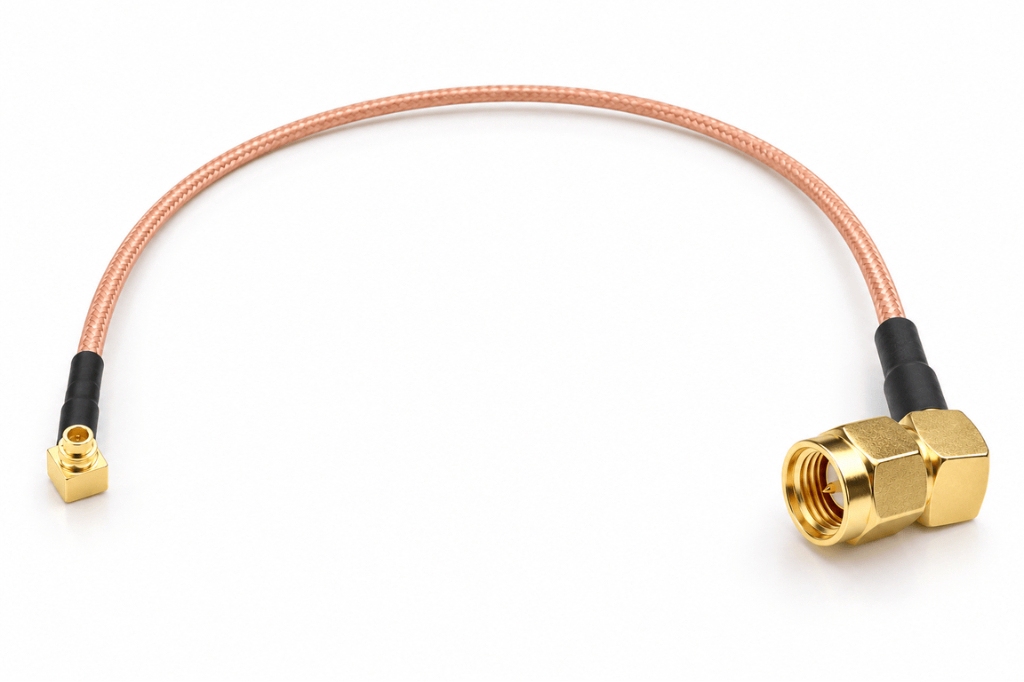

30 cm RG316 SMA Male 90° Angled to MMCX Pigtail Kablo

30 cm RG316 SMA Male Angled to MMCX pigtail kablo, kompakt RF modülleri ile SMA bağlantılı anten ve haberleşme ekipmanları arasında esnek, güvenilir ve düşük kayıplı bağlantı oluşturmak için tasarlanmış profesyonel sınıf 50 Ohm RF koaksiyel kablodur. Esnek RG316 kablo yapısı, kısa 30 cm bağlantı mesafesi, 90° açılı SMA Male konektörü ve hassas MMCX bağlantısıyla Wi-Fi, LTE/4G/5G, RF modem, IoT, telemetri ve diğer yüksek frekanslı haberleşme uygulamalarında kolay montaj ve düzenli kablo yönlendirme avantajı sunar.

RG316 30 cm 50 Ohm SMA Male 90° MMCX Flexible RF Cable PTFE Gold Plated
Öne Çıkanlar RG316 Yapısı SMA Male MMCX RF Performansı Teknik Özellikler
Esnek RG316 + 90° SMA avantajı: RG316'nın esnek yapısı dar cihaz içlerinde ve küçük muhafazalarda kablonun rahatça yönlendirilmesini sağlarken, 90° SMA Male konektör bağlantı noktasında gereksiz kablo bükülmesini ve alan ihtiyacını azaltmaya yardımcı olur.

Öne çıkan özellikler

Esnek RG316 Koaksiyel Kablo

Kompakt cihazlar ve dar montaj alanlarında kolay yönlendirilebilen esnek RG316 yapısı, RF modülü ile anten bağlantısı arasında pratik kullanım sağlar.

90° Açılı SMA Male

Açılı konektör yapısı, cihaz arkasında daha az boşluk gerektirir ve kablonun SMA bağlantısının hemen ardından keskin şekilde bükülmesini önlemeye yardımcı olur.

Premium MMCX Bağlantısı

Kompakt modem, radyo kartı ve RF modüllerinde kullanılan MMCX bağlantısı, küçük fiziksel boyutta güvenilir RF teması sağlar.

50 Ohm RF Empedansı

Anten, modem ve RF haberleşme sistemlerinde yaygın kullanılan standart 50 Ohm bağlantı mimarisiyle uyumludur.

Kısa ve Düşük Kayıplı Bağlantı

30 cm uzunluk, anten ile RF modülü arasındaki gereksiz kablo mesafesini azaltarak yüksek frekanslardaki kablo kaybını düşük tutmaya yardımcı olur.

Premium RF Kontakları

Berilyum bakır ve ağır altın kaplamalı temas yüzeyleri, düşük temas direnci ve uzun bağlantı ömrü sağlamaya yönelik yapı sunar.

Esnek RG316 RF koaksiyel kablo yapısı

Bu pigtail bağlantıda kullanılan RG316, kompakt ve esnek yapısıyla RF ekipmanlarında yaygın olarak tercih edilen 50 Ohm koaksiyel kablo sınıfıdır. Küçük dış çapı ve esnek yapısı sayesinde modem, router, RF kartı ve elektronik muhafaza içerisinde kablonun sınırlı alanlardan rahat şekilde geçirilmesine imkan tanır.

Esnek ve Kompakt

RG316 yapısı, yarı sert RF kablolara kıyasla cihaz içerisinde daha rahat yönlendirilerek konnektörler ve diğer bileşenler arasındaki bağlantıyı kolaylaştırır.

Yüksek Sıcaklık Uygulamaları

PTFE tabanlı dielektrik ve yüksek performanslı dış yapı, geniş sıcaklık aralığında çalışan RF ve endüstriyel elektronik sistemler için uygundur.

30 cm uzunluk neden avantajlı? RF kablolarında frekans yükseldikçe kablo kaybı önem kazanır. Gereksiz kablo uzunluğunu azaltan 30 cm yapı, anten ile modül arasındaki bağlantının mümkün olduğunca kısa tutulmasına yardımcı olur.

90° açılı SMA Male konektör

Kablonun anten tarafında kullanılan 90° SMA Male konektör, düz SMA bağlantıların fazla alan kapladığı kompakt cihaz ve muhafazalarda daha düzenli kablo çıkışı sağlar. Kablonun doğrudan bağlantı noktasından sert şekilde kıvrılması yerine yön değişimi konektör gövdesi üzerinden gerçekleştirilir.

Dayanıklı Gövde

Pasivasyonlu paslanmaz çelik veya kalın altın kaplamalı ağır hizmet tipi pirinç gövde seçenekleri mekanik dayanım ve korozyon direncine odaklanır.

Altın Kaplama BeCu Merkez Pin

Berilyum bakır merkez kontak ve ağır altın kaplama, düşük temas direnci ve tekrarlanan bağlantılarda güvenilir RF iletimi sağlar.

Hassas MMCX bağlantısı

MMCX konektör; modem, kablosuz kart, RF modülü ve diğer kompakt elektronik cihazlarda kullanılan küçük boyutlu bir RF bağlantı arayüzüdür. Berilyum bakır gövde ve kontak yapısı ile minimum 50 µin altın kaplama, düşük temas direnci ve korozyon dayanımı sağlamaya yöneliktir.

DC–6 GHz

Premium MMCX bağlantı yapısı DC ile 6 GHz arasındaki RF haberleşme uygulamalarında kullanılmak üzere tasarlanmıştır.

≥500 Tak-Çıkar Döngüsü

Güçlendirilmiş geçmeli bağlantı mekanizması, servis ve test uygulamalarındaki tekrarlanan bağlantılara karşı mekanik dayanım sunar.

RF performansı

Yüksek frekanslı RF bağlantılarında yalnızca kablo değil, konektörlerin VSWR ve insertion loss değerleri de toplam bağlantı performansını etkiler. SMA ve MMCX uçlar düşük sinyal yansıması ve düşük bağlantı kaybına odaklanan premium RF özellikleri sunar.

≤ 1.15:1 SMA VSWR @ 6 GHz
≤ 1.20:1 MMCX VSWR @ 6 GHz
≤ 0.10 dB MMCX Insertion Loss @ 6 GHz

SMA Insertion Loss

SMA konektör tarafında hedef maksimum ekleme kaybı ≤0.05 dB × √f(GHz) seviyesindedir.

RF Screening

SMA tarafında 2–3 GHz aralığında ≤ -90 dB, MMCX tarafında 1 GHz'de ≤ -60 dB RF sızıntısı hedeflenmiştir.

Kullanım alanları

Wi-Fi ve Kablosuz Router Sistemleri

MMCX RF çıkışına sahip kablosuz kartların SMA bağlantılı harici antenlerle kullanılmasını sağlar.

LTE / 4G / 5G Modülleri

Uyumlu modem ve hücresel haberleşme modüllerinin harici SMA antenlere bağlanmasında kısa RF ara bağlantısı olarak kullanılabilir.

IoT ve Telemetri

Harici anten kullanan IoT cihazları, telemetri modülleri ve uzak haberleşme sistemlerinde kompakt bağlantı çözümü sunar.

RF Test ve Prototipleme

Elektronik geliştirme, laboratuvar ve RF test uygulamalarında MMCX ile SMA ekipman arasında pratik ara bağlantı sağlar.

Kompakt RF sistemleri için esnek bağlantı

30 cm RG316 SMA Male 90° to MMCX pigtail kablo, cihaz içerisindeki küçük RF modülü ile harici anten bağlantısı arasında kısa, esnek ve güvenilir bir RF ara bağlantısı oluşturmak için tasarlanmıştır. RG316 kablonun ince ve esnek yapısı özellikle router, modem ve gömülü elektronik sistemlerde kablo yönlendirmesini kolaylaştırır.

90° açılı SMA Male konektör, cihaz kasası dışında daha kompakt bir anten bağlantısı oluşturulmasına yardımcı olurken MMCX konektör, PCB ve RF modüllerinde kullanılan küçük bağlantı noktalarına uygun yapı sunar. Böylece tek bir pigtail kablo üzerinden kompakt kart tarafıyla profesyonel anten tarafı arasında geçiş yapılabilir.

Virgin PTFE dielektrik, berilyum bakır kontaklar ve ağır altın kaplama temas yüzeyleri düşük temas direnci ve yüksek sıcaklık dayanımı sağlamaya yardımcı olur. 30 cm kısa kablo uzunluğu ise yüksek frekanslı bağlantılarda gereksiz kablo kaynaklı sinyal kaybını sınırlandırmayı amaçlar.

RG316 30 cm 50 Ohm SMA Male 90° MMCX Flexible PTFE Gold Plated

Teknik özellikler

Genel Kablo Özellikleri
Kablo Tipi RG316 Esnek RF Koaksiyel Kablo
Kablo Uzunluğu 30 cm
Karakteristik Empedans 50 Ohm
Konnektör Yapısı SMA Male 90° Angled → MMCX
Kablo Yapısı Esnek koaksiyel RF kablo, PTFE tabanlı dielektrik yapı
Teknik Parametre SMA Male Angled MMCX
Gövde Malzemesi Pasivasyonlu paslanmaz çelik veya kalın altın kaplama ağır hizmet tipi pirinç Berilyum bakır (BeCu), minimum 50 µin altın kaplama
Merkez Kontak Berilyum bakır, ağır altın kaplama, MIL-G-45204 sınıfı Berilyum bakır, ağır altın kaplama
Yalıtkan / Dielektrik Virgin PTFE Virgin PTFE
Frekans Aralığı DC – 18 GHz DC – 6 GHz
VSWR ≤ 1.15:1 @ 6 GHz
≤ 1.25:1 @ 18 GHz		 ≤ 1.20:1 @ 6 GHz
Insertion Loss ≤ 0.05 dB × √f(GHz) ≤ 0.10 dB @ 6 GHz
RF Sızıntısı / Screening ≤ -90 dB @ 2–3 GHz ≤ -60 dB @ 1 GHz
Tak-Çıkar Ömrü ≥ 1000 çevrim ≥ 500 çevrim
Çalışma Sıcaklığı -65°C – +165°C -55°C – +155°C
